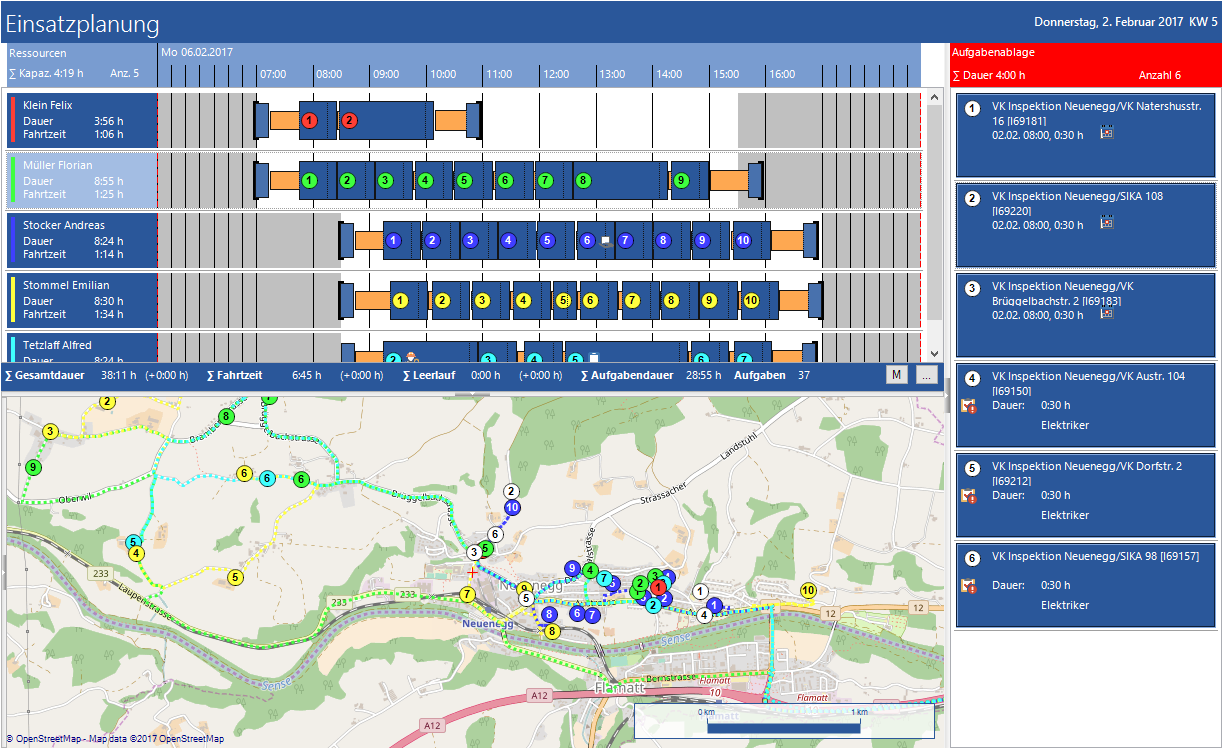

Abb.: Kartendarstellung der Aufgaben in der GS-Einsatzplanung

Auf der Karte werden die Aufgaben(objekte) graphisch angezeigt.

Jeder Mitarbeiter bekommt eine Farbe zugewiesen. Aufgaben, die dem Mitarbeiter zugewiesen werden, werden ebenfalls mit einer laufenden Nummer in dieser Farbe angezeigt. Auf der Karte werden die Aufgabenobjekte und die Route zwischen den Aufgabenobjekten ebenfalls in der entsprechenden Farbe angezeigt. Aufgaben, die sich noch in der Aufgabenablage befinden, werden immer weiß dargestellt (auch auf der Karte).

Ist ein festes Start- und Zielobjekt angegeben, wird dieses durch einen roten Kreis gekennzeichnet (hier auf der Karte nicht im sichtbaren Bereich).

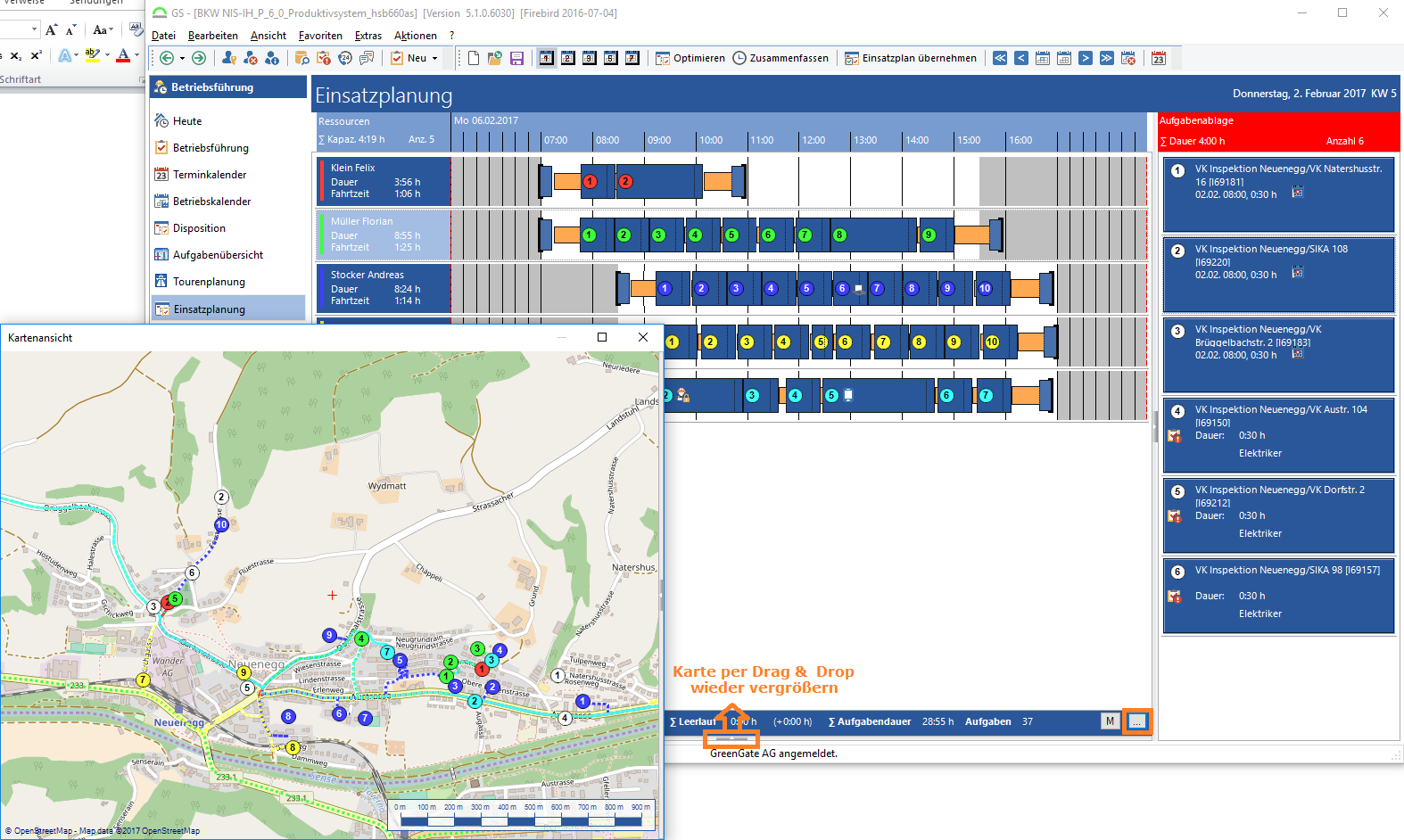

Der Schalter minimiert die Karte im aktiven Arbeitsbereich und zeigt diese in einen separaten Fenster an. So wird der Platz für die Ressourcenplanung maximiert und die Karte kann gegebenenfalls auf einem zweiten Bildschirm angezeigt werden. Im aktiven Arbeitsbereich wird die Karte minimiert am unteren Fensterrand angezeigt und kann per Drag&Drop wieder vergrößert werden:

Abb.: Karte in einem separaten Fenster anzeigen

Die Karte im separaten Fenster kann einfach über das "X" wieder geschlossen werden.
