Die Diagrammdarstellung einzelner bzw. mehrerer Messkurven wird von der TChart-Komponente dahingehend optimiert, dass alle Messkurven innerhalb eines Messgitters dargestellt werden können. Um mehrere Messkurven darzustellen, wählt man im Bereich Messungen alle Messungen aus, die man darstellen möchte.

Die Werte für Abzisse (X-Achse) und Ordinate (Y-Achse) werden anhand der Maximalwerte der Messkurven ermittelt.

Zur besseren Übersichtlichkeit können die Messkurven einzeln, über die zugehörigen Checkboxen, ein- bzw. ausgeblendet werden.

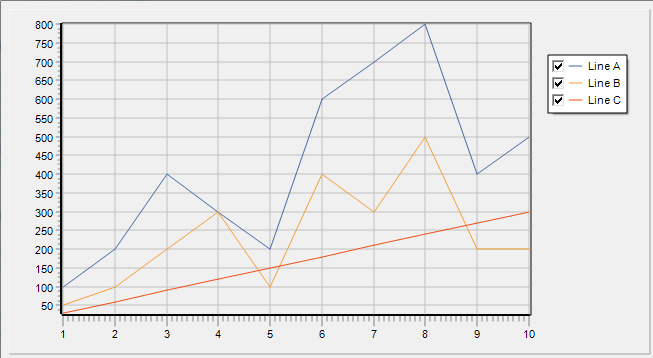

Abb.: Beispiel mehreren Messkurven

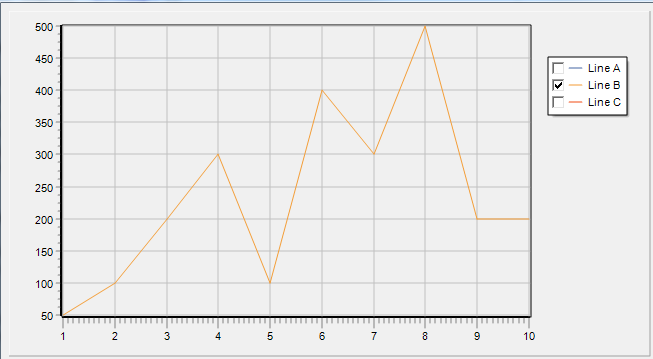

Abb.: Beispiel von Abwahl der Messkurven über die Checkboxen

In diesem Beispiel wurden die Messkurven "Line A" und "Line C" ausgeblendet. Die einzeln dargestellte Messkurve "Line B" wird in der TChart-Komponente neu skaliert dargestellt.
