Designer_clip0041

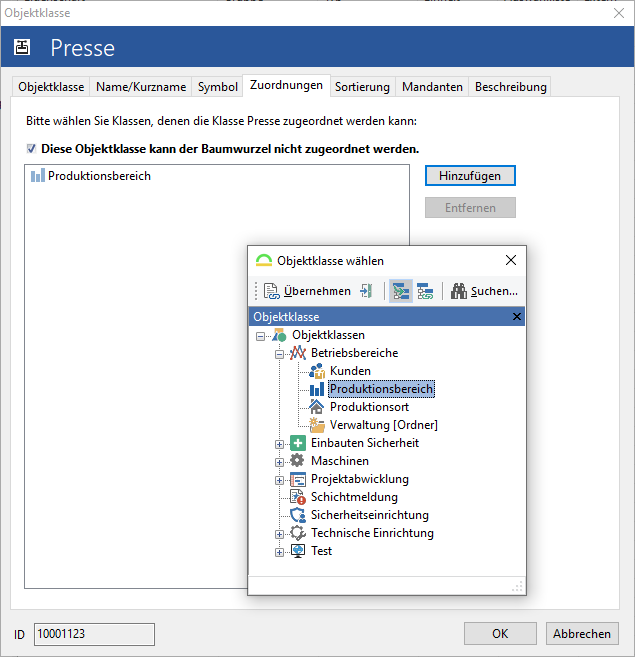

Abb: Objektklasse bearbeiten - Registerkarte Zuordnung

Auf der Registerkarte Zuordnung wird festgelegt, an welchen Stellen das Objekt im GS-Manager angelegt werden kann:

Designer_clip0048

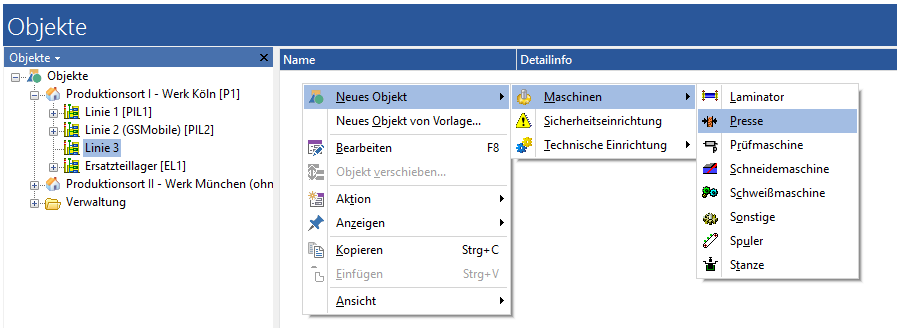

Abb.: Im GS-Manager das Objekt "Presse" unter der Linie 3 (Objektklasse "Produktionsbereich") anlegen

Diese Objektklasse kann in der Baumwurzel nicht zugeordnet werden.

Ist die Option aktiviert, kann das Objekt nicht in der Baumwurzel angelegt werden, sondern nur unter den zugeordneten Objektklassen.

Designer_clip0042

Abb.: Stammdaten/Objekte im GS-Manager: die Baumwurzel

Über den Schalter kann die Objektklasse gewählt werden, unter welcher die neue Klasse angelegt werden soll. In der Symbolleiste des Dialogs stehen folgende Funktionen zur Verfügung:

Option / Symbol	Beschreibung
Übernehmen	Übernimmt die gewählte Objektklasse
Schließen	Schließt den Dialog, ohne eine Objektklasse zu übernehmen.
Objektklassen nach Vererbung anzeigen	Zeigt den Objektbaum in der "Vererbungsansicht" an (hier die empfohlene Ansicht!).
Objektklassen nach Zuordnung anzeigen	Zeigt den Objektbaum in der "Zuordnungsansicht" an. Je nach Objektmodell kann der Aufbau der Ansicht einige Zeit dauern.
Suchen...	Hier kann nach einer Objektklasse gesucht werden.

	Tipp
	Wird in der Liste der Zuordnungen ein Symbol "unscharf" angezeigt, erfolgte die Zuordnung dieser Objektklasse in einer höheren Ebene (hier bei der Objektklasse "Maschinen"). Diese Zuordnung wurde dann nach unten vererbt.

_Hinweis

Hinweis

Bevor die Zuordnung gemacht werden kann, sollte die Klasse einmal gespeichert werden. Ansonsten kann folgende Meldung kommen:

Designer_clip0043

Abb.: Meldung, dass die Objektklasse an keiner Stelle im GS.Manager angelegt werden kann.

Die Objektklasse kann an keiner Stelle im GS-Manager angelegt werden. Nach dem einmaligen Speichern der Klasse kann die Zuordnung ohne Probleme gesetzt werden.

	Vorsicht
	Eine Objektklasse kann nicht auf eine "abstrakte Klasse" zugeordnet werden, da diese selber nicht angelegt werden kann. Es ist aber möglich, eine abstrakte Klasse (also eine komplette Gruppe) auf eine Objektklasse zuzuordnen.

Der Schalter entfernt eine bestehende Zuordnung.
