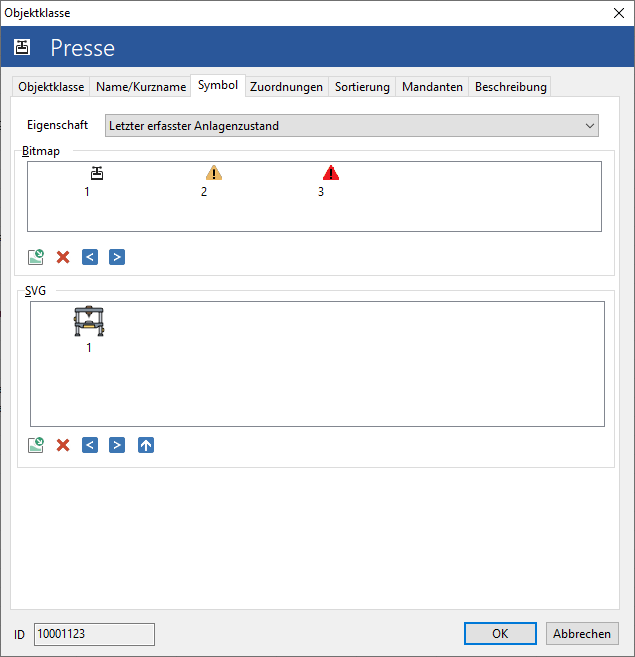

Abb: Objektklasse bearbeiten - Symbol

Eigenschaft

Das Klassensymbol kann in Abhängigkeit einer Objekteigenschaft (Eigenschaft mit einer festen Auswahlliste) variieren. Wichtig: die Anzahl der hinterlegten Symbole muss zur Anzahl der Listeneinträge passen.

Ein Beispiel: Die hier hinterlegte Eigenschaft "Letzter erfasster Anlagenzustand" hat drei Einträge: In Ordnung, Leichte Mängel, Mangelhaft. Für jeden Eintrag ist ein anderes Symbol (in der Reihenfolge der Einträge) hinterlegt. Im Manager wird das Objekt jetzt je nach Zustand mit dem zugehörigen Symbol angezeigt:

Designer_clip0033

Abb.: das Objekt "Presse" wird mit unterschiedlichen Symbolen angezeigt

Bitmap

Hier kann ein Bild mit Format ".bmp" und Größe 16x16 Pixel hinterlegt werden.

_Hinweis

Hinweis

Wird das Logo im GS-Designer nicht richtig dargestellt, muss folgende Farbe als Hintergrund mit Paint eingefügt werden.

Designer_clip0172

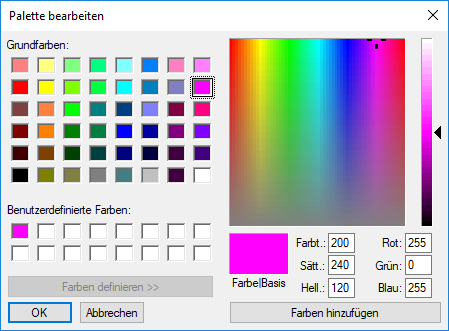

Abb.: Hintergrundfarbe damit das Logo auch im GS-Designer dargestellt werden kann

SVG

Hier kann ein Bild mir Format ".svg" hinterlegt werden und in ein Bitmap konvertiert werden.

Variable	Beschreibung
Neues Symbol für die Objektklasse einfügen	Über diese Schaltfläche kann ein neues Symbol für die Objektklasse eingefügt werden. Anschließend öffnet sich der Windows-Explorer.
Das markierte Symbol entfernen	Über diese Schaltfläche wird das vorher markierte Symbol entfernt.
Das markierte Symbol um eine Position verschieben	Über diese Schaltfläche wird das vorher markierte Symbol um eine Position nach links oder rechts verschoben.
SVGs zu Bitmap konvertieren	Über diese Schaltfläche kann das hinzugefügte SVG in ein Bitmap konvertiert werden, damit dies im GS-Manager verwendet werden kann.
